Разрядник длинно-искровой петлевой модифицированный РДИП1-10-IV УХЛ1 предназначен для защиты воздушных линий электропередачи напряжением 6, 10 кВ с защищенными и неизолированными проводами от РДИП1-10-IV индуктированных грозовых перенапряжений и их последствий.

Разрядник РДИП1-10-IV УХЛ1 рассчитан для работы на открытом воздухе от минус 60 С до плюс 50 С. Разрядники РДИП1-10-IV УХЛ1 защищают:
-Провода от пережогов;
-Изоляции ВЛ от грозовых перенапряжений;
-ВЛ и установленное на них оборудование от грозовых отключений и повреждений;
-Электрические сети от дуговых замыканий;

Достоинства и преимущества разрядников РДИП-1-10-IV УХЛ1:
-Не только устраняют пережог проводов, но и предотвращают отключение ВЛ вследствие грозовых индуктированных перенапряжений;
-Устраняют последствия грозовых перекрытий, не причиняя ущерба оборудованию линий и подстанций в отличии от дугозащитных рогов, которые искусственно переводят однофазное замыкание в двухфазное, создавая тем самым мощный электродинамический удар по оборудованию;
-Экономят ресурс срабатывания высоковольтных выключателей;
-Защищают электрические сети от дуговых перенапряжений, сопутствующих однофазным замыканиям на землю, вызванным грозовыми перенапряжениями;
-Не подвержены разрушающему воздействию токов молнии и сопровождающих токов дуговых замыканий, как нелинейные ограничители перенапряжений или трубчатые и вентильные разрядники, поскольку эти токи протекают вне конструкции разрядника;
-Не находятся под рабочим напряжение и не требуют обслуживания;
-Не обуславливают никаких специальных требований по снижению сопротивлений заземления опор, на которых они установлены;

Разрядник РДИП1-10-IV по характеристикам, принципу действия и назначению не отличается от разрядника РДИП-10-IV-УХЛ1, являясь лишь его конструктивной модификацией.

Конструктивное отличие РДИП1 от РДИП сводится к измененным форме изгиба петли, деталям узла крепления и способу обеспечения воздушного зазора между разрядником и проводом.  Воздушный разрядный промежуток между электродом РДИП1 и проводом сохраняет установленные параметры независимо от геометрии провода в пролете и даже при проскальзывании провода в обвязке на изоляторе, т. е. . смещение провода не влияет на работу разрядника

Принцип работы разрядника РДИП1-10-IV УХЛ1 основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты. При возникновении на проводе ВЛ индуктированного грозового импульса искровой воздушный промежуток S между проводом ВЛ и металлической трубкой разрядника РДИП1-10-IV УХЛ1 пробивается, и напряжение прикладывается к изоляции между металлической трубкой и металлическим стержнем петли, имеющим потенциал опоры. Под воздействием приложенного импульсного напряжения вдоль поверхности изоляции петли от металлической трубки к зажиму крепления разрядника РДИП1-10-IV УХЛ1 развивается скользящий заряд. Вследствии эффекта скользящего разряда вольт-секундная характеристика разрядника РДИП1-10-IV УХЛ1 расположена ниже, чем вольт-секундная характеристика изолятора, т.е. при воздействии грозового перенапряжения разрядник РДИП1-10-IV УХЛ1 перекрывается, а изолятор нет. После прохождения импульсного тока молнии разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания, повреждение провода и отключение ВЛ.

Варианты исполнения разрядников при заказе:

  • РДИП1-10-IV-УХЛ1/001 - РДИ петлевой модифицированный для установки на линии с защищенными проводами;
  • РДИП1-10-IV-УХЛ1/002 - РДИ петлевой модифицированный для установки на линии с голыми проводами;

Срок службы разрядников РДИП1-10-IV УХЛ1 не менее 30 лет.

Разрядник поставляется фирмой Ensto с маркировкой SDI97.1.

Электрическая схема установки РДИП1-10-IV

Технические характеристики:

Класс напряжения

10 кВ

Длина перекрытия по поверхности

78 см

Внешний искровой промежуток

2-4 см

Импульсное 50%-ое разрядное напряжение, не более
на положительной полярности
на отрицательной полярности


110 кВ
90 кВ

Напряжение координации с изолятором ШФ10-Г

300 кВ

Многократно выдерживаемое внутренней изоляцией
импульсное напряжение, не менее

50 импульсов
300 кВ

Выдерживаемое напряжение промышленной частоты, не менее
в сухом состоянии
под дождем


42 кВ
28 кВ

Многократно выдерживаемый импульсный ток 8/20 мкс, не менее

20 импульсов
40 кА

Масса

2,3 кг

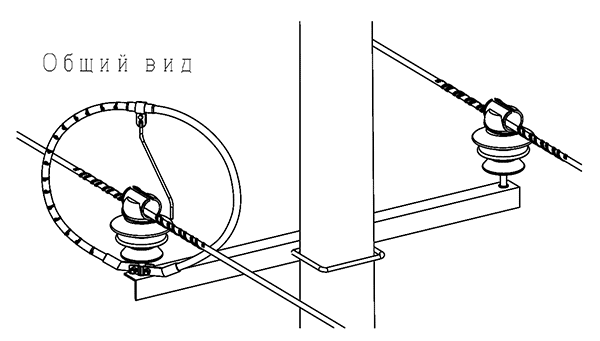

Разрядник РДИП1-10-IV УХЛ1 на штыревых изоляторах

Варианты установки РДИП1-10-IV УХЛ1 на штыревых изоляторах

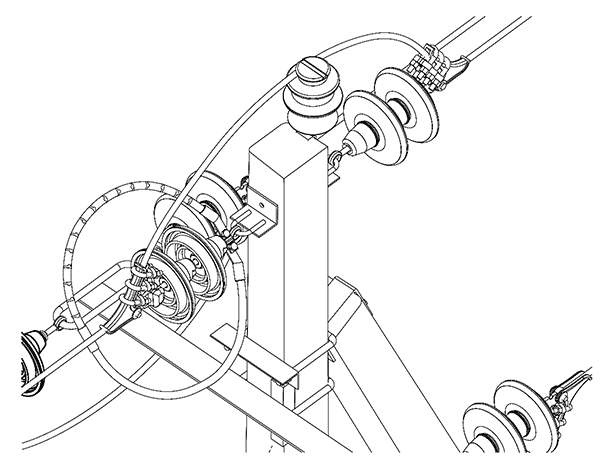

Разрядник РДИП1-10-IV УХЛ1 на подвесных изоляторах

Варианты установки РДИП1-10-IV УХЛ1 на подвесных изоляторах

Дополнительная информация:

Типовые проектные решения, схемы монтажа длинно-искровых разрядников РДИП-10-IV-УХЛ1, РДИП1-10-IV УХЛ1, РДИМ-10-1,5-IV-УХЛ1, РДИМ-10-К-II-УХЛ1, РДИШ-10-IV-УХЛ1, РМК-20-И-IV-УХЛ1 в формате DWG (AutoCAD).



Варианты обозначения: РДИП-1-10-IV, РДИП-1-10-4
