С 21.07.2014 г. предприятие работает в обычном режиме. Отгрузки осуществляются всеми службами доставки и на условиях самовывоза








Разрядник длинно-искровой петлевой РДИП-10-IV УХЛ1 предназначен для защиты воздушных линий электропередачи напряжением 6, 10 кВ с защищенными и неизолированными проводами отРДИП-10-IV индуктированных грозовых перенапряжений и их последствий.

Разрядник РДИП-10-IV УХЛ1 рассчитан для работы на открытом воздухе от минус 60 С до плюс 50 С. Разрядники РДИП-10-IV УХЛ1 защищают:
-Провода от пережогов
-Изоляции ВЛ от грозовых перенапряжений
-ВЛ и установленное на них оборудование от грозовых отключений и повреждений
-Электрические сети от дуговых замыканий

Достоинства и преимущества разрядников РДИП-10-IV УХЛ1:
-Не только устраняют пережог проводов, но и предотвращают отключение ВЛ вследствие грозовых индуктированных перенапряжений
-Устраняют последствия грозовых перекрытий, не причиняя ущерба оборудованию линий и подстанций в отличии от дугозащитных рогов, которые искусственно переводят однофазное замыкание в двухфазное, создавая тем самым мощный электродинамический удар по оборудованию
-Экономят ресурс срабатывания высоковольтных выключателей
-Защищают электрические сети от дуговых перенапряжений, сопутствующих однофазным замыканиям на землю, вызванным грозовыми перенапряжениями
-Не подвержены разрушающему воздействию токов молнии и сопровождающих токов дуговых замыканий, как нелинейные ограничители перенапряжений или трубчатые и вентильные разрядники, поскольку эти токи протекают вне конструкции разрядника
-Не находятся под рабочим напряжение и не требуют обслуживания
-Не обуславливают никаких специальных требований по снижению сопротивлений заземления опор, на которых они установлены

Разрядник РДИП-10-IV УХЛ1 состоит из согнутого в виде петли металлического стержня, покрытого слоем изоляции из полиэтилена высокого давления. Концы изолированной петли закреплены в зажиме крепления, с помощью которого разрядник присоединяется к штырю изолятора на опоре ВЛ. В средней части петли поверх изоляции расположена металлическая трубка. На проводе ВЛ, напротив металлической трубки разрядника, закрепляется универсальный зажим для создания необходимого искрового промежутка S. Закрепление изолированной петли разрядника РДИП-10-IV УХЛ1 на ВЛ производится с помощью зажима крепления. Зажим крепления изготовлен из стали, покрытой защитным слоем цинка, и имеет конструкцию, обеспечивающую надежное крепление разрядника РДИП-10-IV УХЛ1 к элементам арматуры ВЛ. Конструкция зажима крепления разрядника РДИП-10-IV УХЛ1 может быть изменена и иметь форму, адаптированную под конкретные условия крепления на опоре ВЛ. Универсальный зажим для провода изготовлен из стали, покрытой защитным слоем цинка. Конструкция зажима позволяет устанавливать его как на неизолированные, так и на защищенные провода, зажим для которых имеет прокусывающие шины.

Принцип работы разрядника РДИП-10-IV УХЛ1 основан на использовании эффекта скользящего разряда, который обеспечивает большую длину импульсного перекрытия по поверхности разрядника, и предотвращении за счет этого перехода импульсного перекрытия в силовую дугу тока промышленной частоты. При возникновении на проводе ВЛ индуктированного грозового импульса искровой воздушный промежуток S между проводом ВЛ и металлической трубкой разрядника РДИП-10-IV УХЛ1 пробивается, и напряжение прикладывается к изоляции между металлической трубкой и металлическим стержнем петли, имеющим потенциал опоры. Под воздействием приложенного импульсного напряжения вдоль поверхности изоляции петли от металлической трубки к зажиму крепления разрядника РДИП-10-IV УХЛ1 развивается скользящий заряд. Вследствии эффекта скользящего разряда вольт-секундная характеристика разрядника РДИП-10-IV УХЛ1 расположена ниже, чем вольт-секундная характеристика изолятора, т.е. при воздействии грозового перенапряжения разрядник РДИП-10-IV УХЛ1 перекрывается, а изолятор нет. После прохождения импульсного тока молнии разряд гаснет, не переходя в силовую дугу, что предотвращает возникновение короткого замыкания, повреждение провода и отключение ВЛ.

Варианты исполнения разрядников при заказе:

  • РДИП-10-IV-УХЛ1/001 - РДИ петлевой стандартный для установки на линии с защищенными проводами;
  • РДИП-10-IV-УХЛ1/002 - РДИ петлевой стандартный для установки на линии с незащищенными проводами (Dн=18-24 мм);
  • РДИП-10-IV-УХЛ1/003 - РДИ петлевой стандартный для установки на линии с незащищенными проводами (Dн=9-18 мм);

Срок службы разрядников РДИП-10-IV УХЛ1 не менее 30 лет.

Разрядник РДИП-10-IV УХЛ1 поставляется фирмой Ensto как разрядник SDI97E.

Электрическая схема установки РДИП-10-IV

Разрядник РДИП-10-IV УХЛ1

Технические характеристики:

Класс напряжения

10 кВ

Длина перекрытия по поверхности

78 см

Внешний искровой промежуток

2-4 см

Импульсное 50%-ое разрядное напряжение, не более
на положительной полярности
на отрицательной полярности


110 кВ
90 кВ

Напряжение координации с изолятором ШФ10-Г

300 кВ

Многократно выдерживаемое внутренней изоляцией
импульсное напряжение, не менее

50 импульсов
300 кВ

Выдерживаемое напряжение промышленной частоты, не менее
в сухом состоянии
под дождем


42 кВ
28 кВ

Многократно выдерживаемый импульсный ток 8/20 мкс, не менее

20 импульсов
40 кА

Масса

2,3 кг

Срок службы, не менее

30 лет

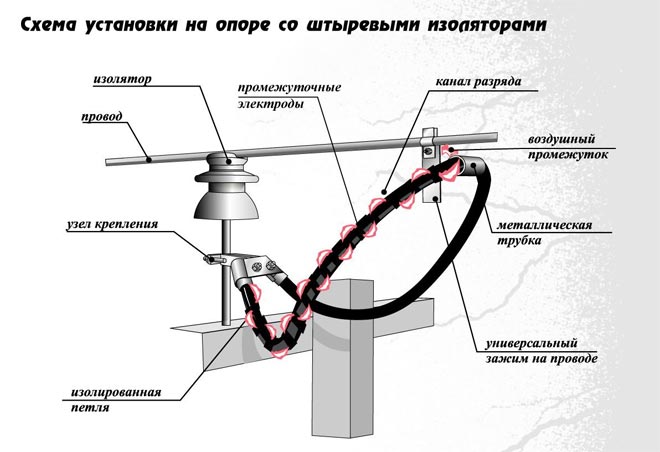

Схема установки РДИП-10-IV УХЛ1

Варианты установки РДИП-10-IV УХЛ1 на разных типах опор

Дополнительная информация:

Типовые проектные решения, схемы монтажа длинно-искровых разрядников РДИП-10-IV-УХЛ1, РДИП1-10-IV УХЛ1, РДИМ-10-1,5-IV-УХЛ1, РДИМ-10-К-II-УХЛ1, РДИШ-10-IV-УХЛ1, РМК-20-И-IV-УХЛ1 в формате DWG (AutoCAD).



Варианты обозначения: РДИП10-IV, РДИП-10-4
