Штыревые полимерные изоляторы ШПУ-10 УХЛ1 предназначены для изоляции и крепления изолированных и неизолированных проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 6, 10 кВ. Изолятор ШПУ-10 УХЛ1 производится взамен фарфоровых изоляторов ШФ-10Г и стеклянных изоляторов ШC-10Д. При разработке изоляторов ШПУ-10 УХЛ1 были использованы не только новые материалы, но новые ранее не применявшиеся конструктивные решения.

ПРЕИМУЩЕСТВА ИЗОЛЯТОРА ШПУ-10 УХЛ1:

-надежное, легкое и быстрое крепление изолятора.
-отсутствие контакта разнородных материалов штыря и изолятора внутри головки.
-время монтажа не превышает 30 секунд.
-монтаж может выполняться неквалифицированным персоналом.
-используется стандартный инструмент.
-упругие свойства изолятора и отсутствие хрупких деталей, позволяют транспортировать изоляторы без боя.
-отсутствие стеклянной детали исключает вандализм в отношении изоляторов и снижает риск расстрела изоляторов из оружия.
-уменьшение веса изолятора дает экономию на транспортных расходах
-термостойкость более 350 С, термошок - более 420 градусов, повышенная сейсмостойкость
-высокая гидрофобность, трекингостойкость для работы в условиях сильных загрязнений, и как следствие, отсутствие необходимости проведения раз в полгода осмотров по выявлению загрязнения.
-срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки.

Полимерные штыревые линейные изоляторы ШПУ-10 УХЛ1 рекомендуется применять при ремонте существующих линий электропередачи в качестве замены фарфоровых и стеклянных. При строительстве новых линий рекомендуется применять изоляторы типа ОЛК-4-10, ОЛК-12,5-10.

При проектировании линий электропередачи изоляторы типа ШПУ-10 применяются также , как и изоляторы типа ШФ-10. При проектировании необходимо использовать традиционные схемы и типовые решения, например,  3.407.1-143, 3.407-253 и другие. Изоляторы ШПУ-10 УХЛ1 не имеют никаких особенностей применения в сравнении с традиционными фарфоровыми ШФ-10Г и стеклянными ШC-10Д.

Для крепления проводов к этим изоляторам применяются  традиционные способы: проволочная вязка ВШ-1 и спиральная вязка серии ВС и ПВС. Применение колпачков при монтаже изолятора на штырь не требуется.

Изолятор ШПУ-10 УХЛ1

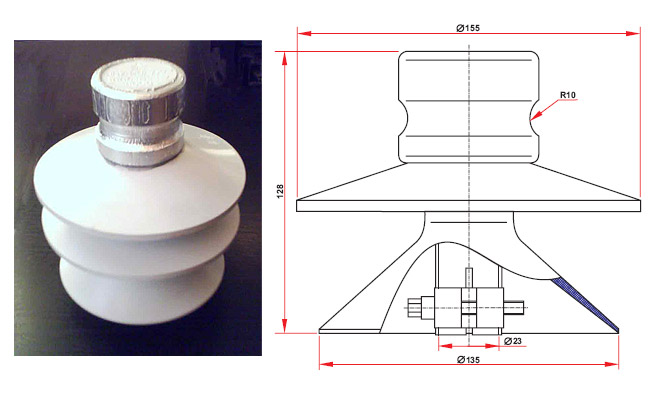

Чертеж изолятора ШПУ-10 УХЛ1



Показатель

 ШПУ-10 УХЛ1

Строительная высота, мм, Н

105

Длина изоляционной части, мм L

100

Габаритные размеры, мм, Hr

135

Длина пути утечки, мм

280

Номинальное напряжение, кВ

10

Минимальная механическая разрушающая сила при изгибе, не менее, кН

12,5

Степень загрязненности атмосферы

VII

Пробивное напряжение в изоляционной среде, кВ, не менее

180

Испытательное напряжение грозового импульса, кВ

110

Выдерживаемое напряжение промышленной частоты

в сухом состоянии

65

под дождем

45

Масса, не более, кг

1,5

Варианты обозначения: изолятор ШПУ10УХЛ1, ШПУ 10УХЛ1

Дополнительная информация:

Спиральные вязки типа ПВС для неизолированных проводов А, АС, АЖ

Спиральные вязки типа ВС для изолированных проводов СИП-3 (SAX)

Полезная информация:

Крепление неизолированных проводов к шейке штыревого изолятора согласно типового проекта  3.407-1.143 (старый вариант)

Монтаж изоляторов ШПУ-10 УХЛ1, ШПУ-20 УХЛ1
