Фарфоровый штыревой изолятор ШФ-10Г предназначен для изоляции и крепления неизолированных проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 6 и 10 кВ частотой до 100 Гц при температуре окружающего воздуха от -60 С до +50 С. Изолятор ШФ-10Г - является одним из наиболее распространенных штыревых фарфоровых изоляторов. По сравнению с изолятором ШФ-20Г имеет почти в два раза меньший вес и стоимость, легок в транспортировке и монтаже.

Согласно типового проекта 3.407-143 изоляторы ШФ-10Г должны применяться в районах с I, II, III степенью загрязненности атмосферы с числом продолжительности гроз менее 40. В остальных случаях применяются изоляторы ШФ-20Г.

Изолятор ШФ-10Г монтируется на стандартные металлоконструкции и крюки КВ-22. До 1985 г. данный изолятор назывался ШФ-10А.

Для крепления изолятора используются колпачки К-6, К-9, КП-22.

Крепление неизолированного провода к шейке изолятора ШФ-10Г осуществляется с помощью проволочной вязки ВШ-1 и спиральной вязки серии ПВС.

В зависимости от завода-изготовителя, также, имеет обозначение ШФ-10С.

Изолятор ШФ-10Г (ШФ-10С)

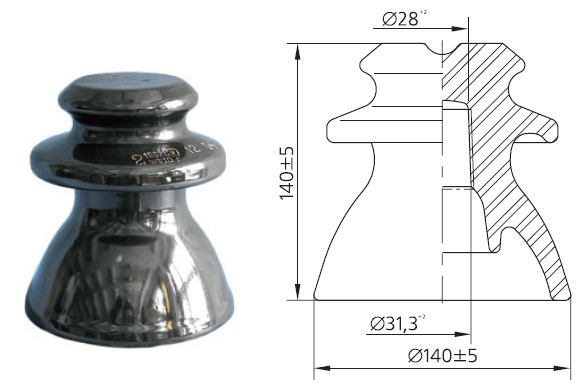

Чертеж изолятора ШФ-10Г (ШФ-10С)

Наименование параметра

Значение

Номинальное напряжение, кВ
10

Минимальная механическая разрушающая нагрузка, кН

12,5

Длина пути утечки, мм.

256

Выдерживаемое напряжение 50 Гц (под дождем), кВ

42

Выдерживаемое импульсное напряжение 1,2/50, кВ

100

Выдерживаемое напряжение в сухом состоянии, кВ

65

Масса, кг.
1,9

Варианты обозначения: изолятор ШФ-10Г, ШФ10Г, ШФ10 Г, SHF-10, ШФ10С, ШФ-10С

Дополнительная информация:

Спиральные вязки типа ПВС для неизолированных проводов А, АС, АЖ

Колпачки серии К-6, КП-22 для крепления штыревых фарфоровых изоляторов ШФ-10Г, ШФ-10С

Полезная информация:

Крепление неизолированных проводов к шейке штыревого изолятора согласно типового проекта  3.407-1.143 (старый вариант)
