Кронштейны КС2 и КС3 предназначены для крепления соответственно одного и двух светильников типа НКУ 01-200/Д23-01 У1 (РКУ 01-125-008-У1) к железобетонной стойке СВ-105 и СВ-110. Кронштейны КМ2 и КМ3 изготавливаются согласно типового проекта 3.407.1-136 Железобетонные опоры ВЛ 0,38 кВ (альбом 5 Опоры наружного освещения сельских населенных пунктов).

Кронштейн КС2 (3.407.1-136.5-15)

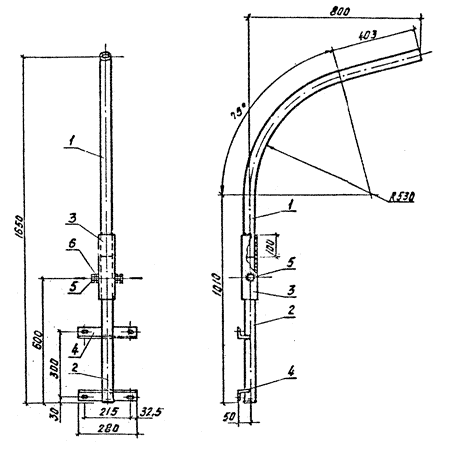

Чертеж кронштейна КС2

Позиция

Наименование детали

Количество

Масса, кг

1 Труба 50х2 1 8,1
2 Труба 50х2 1
3 Труба 57х3 1
4 Уголок 50х50х5 2
5 Болт М10х20 2
6 Гайка М10 2

Кронштейн КС3 (3.407.1-136.5-16)

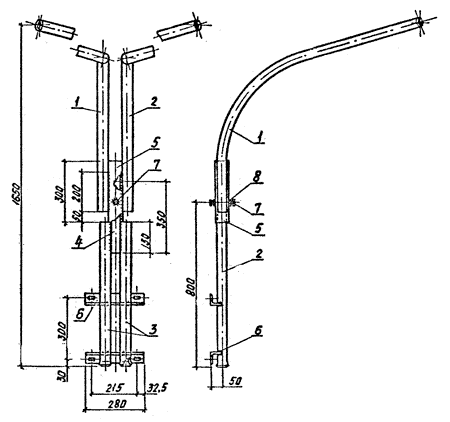

Чертеж кронштейна КС3

Позиция

Наименование детали

Количество

Масса, кг

1 Труба 50х2 1 16,0
2 Труба 50х2 1
3 Труба 50х2 2
4 Труба 50х2 1
5 Труба 57х3 1
6 Уголок 50х50х5 2
7 Болт М10х20 2
8 Гайка М10 2



Варианты обозначения: Кронштейн КС-2, КС-3, KC2, KC3, KC-2, KC-3, КС3
