С 01.06.2022 г. предприятие работает в обычном режиме. Отгрузки осуществляются всеми службами доставки и на условиях самовывоза из г. Каменское (Днепродзержинск). Слава Украине!








Разъединители РЛК-10.IV/400 УХЛ1, РЛК.1а-10.IV/400 УХЛ1, РЛК.1б-10.IV/400 УХЛ1, РЛК.2-10.IV/400 УХЛ1, РЛКВ-10.IV/400 УХЛ1, РЛКВ.1а-10.IV/400 УХЛ1, РЛКВ.1б-10.IV/400 УХЛ1, РЛКВ.2-10.IV/400 УХЛ1 на напряжение 10 кВ, ток 400 А предназначены для  включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков при помощи заземлителей (при их наличии), составляющих единое целое с разъединителями, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий до 1 А.

Разъединители изготавливаются в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89, при этом:
- высота над уровнем моря не более 1000 м;
- верхнее рабочее значение  температуры окружающего воздуха плюс 40°С;
- нижнее рабочее значение температуры окружающего воздуха минус 60°С;
- скорость ветра не более 40 м/с при отсутствии гололёда и не более 15 м/с в условиях гололёда толщиной не более 20 мм;

Окружающая среда невзрывоопасная, содержание коррозионно-активных агентов соответствует атмосфере II по ГОСТ 15150-69.

Разъединители в части стойкости к механическим внешним воздействующим факторам соответствуют группе механического исполнения (М13+ДТ13) по ГОСТ 17516.1-90 и предназначены для эксплуатации в условиях IV степени загрязнения атмосферы.

Структура условного обозначения разъединителей РЛК и РЛКВ:

Р  Л  К  В. ХХ –10 . IV /  400 УХЛ1
Р - разъединитель;
Л - линейный;
К - качающегося типа;
В - для вертикальной установки (в случае горизонтальной установки буква опускается);
ХХ - исполнение разъединителя по количеству заземлителей:
1а -  заземлитель со стороны неподвижной колонки;
1б -  заземлитель со стороны подвижной колонки;
2 - заземлители с двух сторон; (при отсутствии заземлителей индекс опускается)
10 - номинальное напряжение, кВ;
IV - степень загрязнения по ГОСТ 9920-89 с удельной проводимостью слоя загрязнения не менее 30 мкСм;
400 - номинальный ток, А;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.

В соответствии с заказом в комплект поставки разъединителей могут входить соединительные тяги с соответствующими деталями и узлами для высот установки 6200, 6500, 6800 мм. Для других высот установки соединительные тяги изготавливаются по отдельному заказу. Разъединители РЛК и РЛКВ выпускаются в трёхполюсном и двухплюсном исполнении.

В комплект поставки входит следующая эксплуатационная документация:
- паспорт – на разъединитель;
- руководство по эксплуатации на каждую партию изделий, поставляемых в один адрес, но не менее одного экземпляра на 10 разъединителей.

Разъединитель РЛК.2-10.IV/400 УХЛ1 трехполюсный

Разъединитель РЛК.2-10.IV/400 УХЛ1 трехполюсный с приводом ПР-02-7 УХЛ1

Разъединитель РЛК.2-10.IV/400 УХЛ1 двухполюсный

Разъединитель РЛК.2-10.IV/400 УХЛ1 двухполюсный с приводом ПР-02-7 УХЛ1

Разъединитель РЛК-10.IV/400 УХЛ1 (без ножей заземления)

Разъединитель РЛК.2-10.IV/400 УХЛ1 с приводом ПР-00-7 УХЛ1

Разъединитель РЛК.1а-10.IV/400 УХЛ1

Разъединитель РЛК.1а-10.IV/400 УХЛ1 с приводом ПР-01-7 УХЛ1

Разъединитель РЛК.1б-10.IV/400 УХЛ1

Разъединитель РЛК.1б-10.IV/400 УХЛ1 с приводом ПР-01-7 УХЛ1

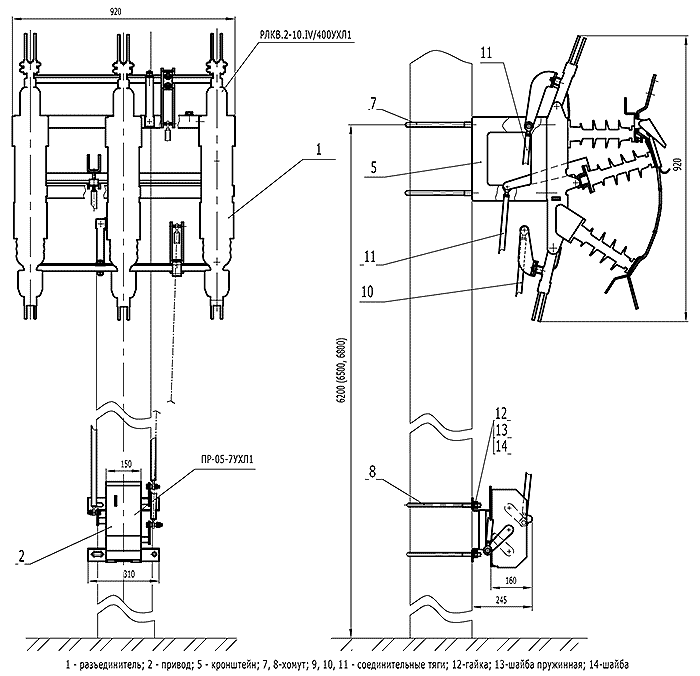

Разъединитель РЛКВ.2-10.IV/400 УХЛ1 трехполюсный вертикальный

Разъединитель РЛКВ.2-10.IV/400 УХЛ1 трехполюсный вертикальный с приводом ПР-02-7 УХЛ1

Разъединитель РЛКВ.2-10.IV/400 УХЛ1 двухполюсный вертикальный

Разъединитель РЛКВ.2-10.IV/400 УХЛ1 двухполюсный вертикальный с приводом ПР-02-7 УХЛ1

Разъединитель РЛКВ-10.IV/400 УХЛ1 (без ножей заземления)

Разъединитель РЛКВ-10.IV/400 УХЛ1 с приводом ПР-03-7 УХЛ1

Разъединитель РЛКВ-1а-10.IV/400 УХЛ1

Разъединитель РЛКВ-1а-10.IV/400 УХЛ1 с приводом ПР-04-7 УХЛ1

Разъединитель РЛКВ-1б-10.IV/400 УХЛ1

Разъединитель РЛКВ-1а-10.IV/400 УХЛ1 с приводом ПР-06-7 УХЛ1

Наименование параметра

Значение параметра для типов разъединителей

РЛК-10.IV/400УХЛ1, РЛК.1а-10.IV/400УХЛ1, РЛК.1б-10.IV/400УХЛ1, РЛК.2-10.IV/400УХЛ1,

РЛКВ-10.IV/400УХЛ1, РЛКВ.1а-10.IV/400УХЛ1, РЛКВ.1б-10.IV/400УХЛ1, РЛКВ.2-10.IV/400УХЛ1

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток, А

400

Ток электродинамической стойкости, кА

25

Ток термической стойкости, кА

10

Время протекания тока термической стойкости, с:
- для главных ножей
- для ножей заземления


3
1

Установленный ресурс по механической прочности, циклов ВО

2000

Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более

200

Допустимый ток нагрузки для значений температуры окружающего воздуха, А:
- плюс 20 °С
- 0 °С
- минус 20 °С



530
620
700


515
600
680

Электрическое сопротивление главного контура,
не более, Ом

150х10-6
