В данном разделе представлены промежуточные опоры ВЛ-10 кВ для пересечений с инженерными сооружениями на базе железобетонных стоек СВ105; СВ105-3,5; СНВ-7-13; СВ164-12 согласно типового проекта 3.407.1-143.5.

Опоры со штыревыми изоляторами должны применяться на прямых участках ВЛ в местах пересечения ВЛ между собой, , при пересечении с автомобильными дорогами II-V категории и другими инженерными сооружениями.

Опора ПП10-1 (3.407.1-143.5.3) разработана на стойках СВ105 с железобетонными приставками.

Опора ПП10-2 (3.407.1-143.5.4) разработана на стойке СВ105 со стальной надставкой.

Для переходов через водные преграды, дороги и т. д. разработана специальная трехстоечная опора ПП10-3 (3.407.1-143.5.5).

Опора ПП10-4 (3.407.1-143.5.6) разработана на стойке СНВ-7-13.

Для более редких случаев, когда требуется большой габарит подвески проводов, разработаны опоры на стойках СВ164-12 – опора ПП10-5 (3.407.1-143.5.7) и, для перехода через железную дорогу, опора ПП10-6 (3.407.1-143.5.8).



Опора ПП10-1 (3.407.1-143.5.3)

Промежуточная опора ПП10-1 3.407.1-143.5.3

Обозначение на чертеже

Наименование

Кол-во на опору

Масса ед. кг.

Примечание

СВ-105

Стойка СВ-105

1

1180,0



ПТ-45 Приставка ПТ45 2

ТМ3

Траверса ТМ3

1

21,0



Х1

Хомут Х1

1

1,20



Х25 Хомут Х25 4 4,9

1

Изолятор ШФ-20В

6

3,4

В настоящее время не изготавливается. Вместо него – ШФ-20Г или ШФ-20-1Г

2

Колпачок К-6

6

0,02



4

Крепление провода

6

0,2

СШ-2

5

Зажим ПС-2-1

1

0,5

В настоящее время применяется универсальный плашечный зажим  ПС-1/3-1

7 Зажимы 6   Для соединения проводов применяютя плашечные зажимы ПА или аппаратные зажимы А2А, которые подбираются в зависимости от сечения провода

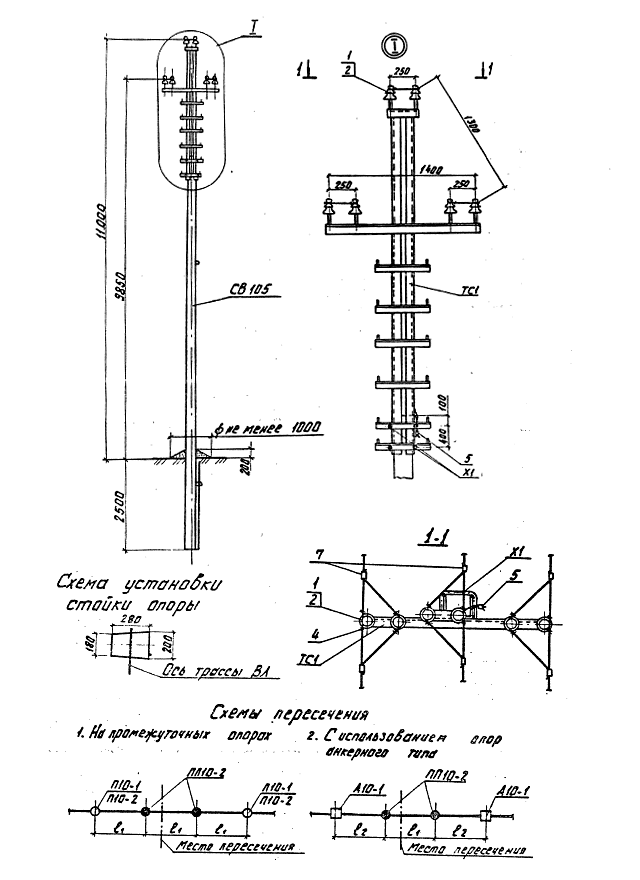

Опора ПП10-2 (3.407.1-143.5.4)

Промежуточная опора ПП10-2 3.407.1-143.5.4

Обозначение на чертеже

Наименование

Кол-во на опору

Масса ед. кг.

Примечание

СВ-105

Стойка СВ-105

1

1180,0



ТС1

Надставка ТС1

1

76,5



Х1

Хомут Х1

2

1,20



1

Изолятор ШФ-20В

6

3,4

В настоящее время не изготавливается. Вместо него – ШФ-20Г или ШФ-20-1Г

2

Колпачок К-6

6

0,02



4

Крепление провода

6

0,20

СШ-2

5

Зажим ПС-2-1

1

0,50

В настоящее время применяется универсальный плашечный зажим  ПС-1/3-1

7 Зажимы 6   Для соединения проводов применяютя плашечные зажимы ПА или аппаратные зажимы А2А, которые подбираются в зависимости от сечения провода

Опора ПП10-3 (3.407.1-143.5.5)

Промежуточная опора ПП10-3 3.407.1-143.5.5

Обозначение на чертеже

Наименование

Кол-во на опору

Масса ед. кг.

Примечание

СВ-105

Стойка СВ-105

3

1180,0



ОГ1

Оголовок ОГ1

3

7,8



Х1

Хомут Х1

3

1,2



1

Изолятор ШФ-20В

6

3,40

В настоящее время не изготавливается. Вместо него – ШФ-20Г или ШФ-20-1Г

2

Колпачок К-6

6

0,02



4

Крепление провода

6

0,20

СШ-2

5

Зажим ПС-2-1

3

0,50

В настоящее время применяется универсальный плашечный зажим  ПС-1/3-1

7 Зажимы 6   Для соединения проводов применяютя плашечные зажимы ПА или аппаратные зажимы А2А, которые подбираются в зависимости от сечения провода

Опора ПП10-4 (3.407.1-143.5.6)

Промежуточная опора ПП10-4 3.407.1-143.5.6

Обозначение на чертеже

Наименование

Кол-во на опору

Масса ед. кг.

Примечание

СНВ-7-13

Стойка СНВ-7-13

1

1850,0



ТС4

Надставка ТС4

1

30,3



Х1

Хомут Х4

1

1,4



1

Изолятор ШФ-20В

6

3,4

В настоящее время не изготавливается. Вместо него – ШФ-20Г или ШФ-20-1Г

2

Колпачок К-6

6

0,02



4

Крепление провода

6

0,20

СШ-2

5

Зажим ПС-2-1

1

0,50

В настоящее время применяется универсальный плашечный зажим  ПС-1/3-1

7 Зажимы 6   Для соединения проводов применяютя плашечные зажимы ПА или аппаратные зажимы А2А, которые подбираются в зависимости от сечения провода

Опора ПП10-5 (3.407.1-143.5.7)

Промежуточная опора ПП10-5 3.407.1-143.5.7

Обозначение на чертеже

Наименование

Кол-во на опору

Масса ед. кг.

Примечание

СВ-164-12

Стойка СВ-164-12

1

3550,0



ТМ13 Траверса ТМ13 1 32,6

ОГ7

Оголовок ОГ7

1

8,4



Х33

Хомут Х33

1

1,9



Х34 Хомут Х34 1 2,0
ЗП1 Проводник ЗП1 1,3 0,9 измеряется в метрах

1

Изолятор ШФ-20В

6

3,40

В настоящее время не изготавливается. Вместо него – ШФ-20Г или ШФ-20-1Г

3

Колпачок К-9

6

0,02



4

Крепление провода

6

0,20

СШ-2

7 Зажимы 6   Для соединения проводов применяютя плашечные зажимы ПА или аппаратные зажимы А2А, которые подбираются в зависимости от сечения провода

Опора ПП10-6 (3.407.1-143.5.8)

Промежуточная опора ПП10-6 3.407.1-143.5.8

Обозначение на чертеже

Наименование

Кол-во на опору

Масса ед. кг.

Примечание

СВ-164-12

Стойка СВ-164-12

1

3550,0



ТМ22 Траверса ТМ22 1 40,8
ТМ23 Траверса ТМ23 1 34,9

Б1

Болт Б1

1

0,7



Х34

Хомут Х34

1

2,0



Х36 Хомут Х36 2 1,9
ЗП1 Проводник ЗП1 1,0 0,9 измеряется в метрах
10 Подвеска поддерживающая изолирующая 6   Набор элементов подбирается в зависимости от сечения провода
