Промежуточная опора П10/0,38 (3.407.1-143.1.16) предназначена для совместной подвески высоковольтных (6-10 кВ) и низковольтных (0,38 кВ) линий с неизолированными проводами.



Промежуточная опора П10/0,38

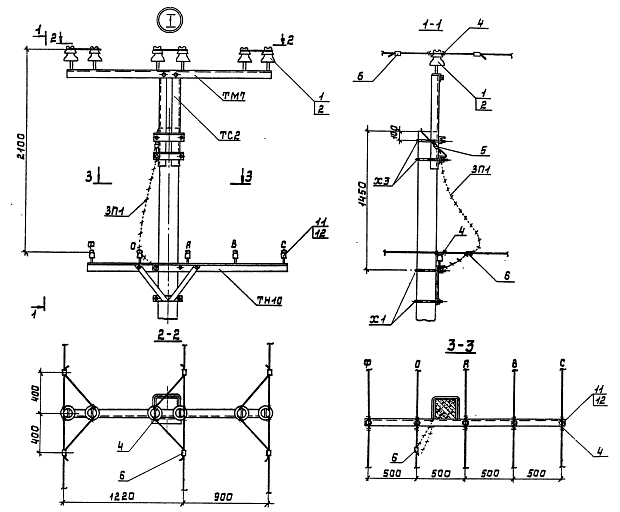

Промежуточная опора П10/0,38 3.407.1-143.1.16

Промежуточная опора П10/0,38 3.407.1-143.1.16

Обозначение на чертеже

Наименование

Кол-во на опору

Масса ед. кг.

Примечание

СВ-105

Стойка СВ-105

1

1180,00



ТМ7

Траверса ТМ7

1

25,50


ТН10 Траверса ТН10 1 16,00
ТС2 Надставка ТС2 1 22,80

Х1

Хомут Х1

2

1,20



Х3

Хомут Х3

2

1,20


ЗП1 Проводник ЗП1 2,2 0,9 в метрах

1

Изолятор ШФ-20В

6

3,40

В настоящее время не изготавливается. Вместо него – ШФ-20Г или ШФ-20-1Г

2

Колпачок К-6

6

0,02



4

Крепление провода

6

0,20

СШ-2

5

Зажим ПС-2-1

1

0,50

В настоящее время применяется универсальный плашечный зажим  ПС-1/3-1

6

Зажим ПА

7

0,2-0,7

Подбирается в зависимости от типа провода

11 Изолятор ТФ-20 01 5 0,5

12

Колпачок К-5

5

0,01


Дополнение при ответвлении двух проводов ВЛ 0,38 кВ:
ТН3 Траверса ТН3 1 2,2

Х1

Хомут Х1

1

1,20


ЗП1 Проводник ЗП1 1,0 0,9 в метрах

6

Зажим ПА

4

0,2-0,7

Подбирается в зависимости от типа провода

11 Изолятор ТФ-20 01 2 0,5

12

Колпачок К-5

2

0,01
