Ответвительная анкерная опора ОА10/0,38 (3.407.1-143.1.20) предназначена для совместной подвески высоковольтных (6-10 кВ) и низковольтных (0,38 кВ) линий с неизолированными проводами. Опора допускает поворот трасы ВЛ на угол 60 - 90 градусов.

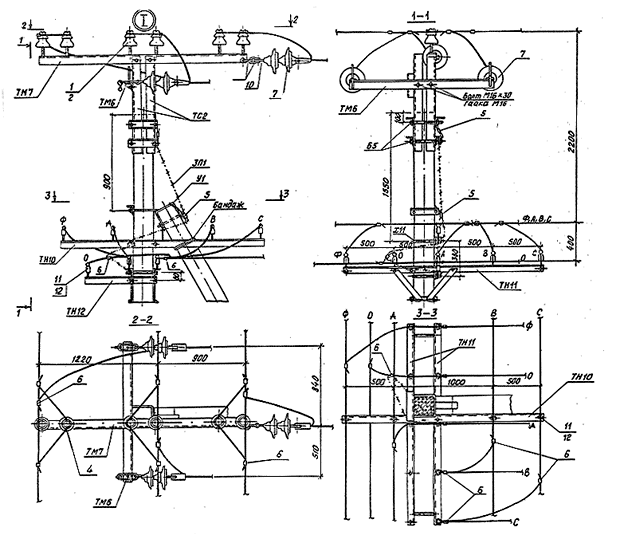

Ответвительная анкерная опора ОА10/0,38 3.407.1-143.1.20

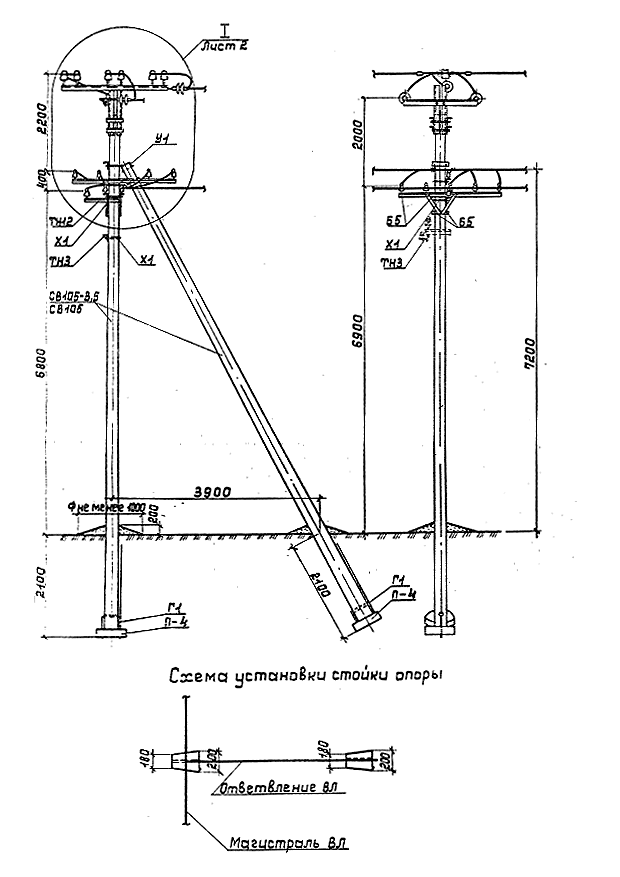

Ответвительная анкерная опора ОА10/0,38 3.407.1-143.1.20 - схема расположения



Ответвительная анкерная опора ОА10/0,38 3.407.1-143.1.20 - спецификация элементов

Обозначение на чертеже

Наименование

Кол-во на опору

Масса ед. кг.

Примечание

СВ105

Стойка СВ-105

2

1180,00



П-4

Плита П-4

2

50,00

Вместо плиты П4 допускается установка ригеля Г7 или установка опор без плит

ТМ6

Траверса ТМ6

1

23,00

Для установки траверсы ТМ6 к мпецификации элементов на опору дополнительно включить два болта М16х30 и две гайки М16

ТМ7

Траверса ТМ7

1

25,50


ТН10 Траверса ТН10 1 16,00
ТН11 Траверса ТН11 2 24,80
ТН12 Траверса ТН12 1 4,30
ТС2 Надставка ТС2 2 22,80

Х1

Хомут Х1

2

1,30



Б5

Болт Б5

10

0,6



У1

Кронштейн У1

1

7,0



Г1

Стяжка Г1

2

5,7


ЗП1 Проводник ЗП1 3,0 0,9 в метрах

1

Изолятор ШФ-20В

6

3,40

В настоящее время не изготавливается. Вместо него – ШФ-20Г или ШФ-20-1Г

2

Колпачок К-6

6

0,02



4

Крепление провода

6

0,20

СШ-2

5

Зажим ПС-2-1

2

0,50

В настоящее время применяется универсальный плашечный зажим  ПС-1/3-1

6

Зажим ПА

20

0,2-0,7

Подбирается в зависимости от типа провода

7

Подвеска натяжная изолирующая

3

9,0

Подбирается в зависимости от типа провода.

9 Скоба СК-7-1А 2 0,4
10 Серьга СРС-7-17 1 0,3 В настоящее время не изготавливается. Вместо нее применяется серьга СРС-7-16
11 Изолятор ТФ-20 01 13 0,5

12

Колпачок К-5

13

0,01



Дополнение при ответвлении двух проводов ВЛ 0,38 кВ:
ТН3 Траверса ТН3 1 2,2

Х1

Хомут Х1

1

1,20


ЗП1 Проводник ЗП1 1,0 0,9 в метрах

6

Зажим ПА

4

0,2-0,7

Подбирается в зависимости от типа провода

11 Изолятор ТФ-20 01 2 0,5

12

Колпачок К-5

2

0,01
