Полимерный подвесной изолятор ЛК-70-10-А4Ц предназначен для изоляции и крепления проводов на воздушных линиях электропередачи и в распределительных устройствах электростанций и подстанций переменного тока напряжением 10 кВ частотой до 100 Гц при температуре окружающего воздуха от минус 60 С до плюс 50 С в районах с 1-4 степенью загрязненности (СЗ) атмосферы согласно ПУЭ и СОУ МПЕ 40.1.51.301:2004 (1-5 СЗА по ГОСТ 28856-90).

Изолятор ЛК-70-10-А4Ц состоит из изоляционной части 1, включающей стеклопластиковый стержень с ребристой цельнолитой защитной оболочкой из кремнийорганической (силиконовой) резины и оконцевателей 2, 3, 4, опрессованных на стержне в парных сочетаниях. Исполнение изолятора с оконцевателем 4, содержащим гнездо сферического соединения, оснащается W- образным замком.

В условном обозначении изолятора буквы и числа означают:

Л – наименование изолятора: стержневой подвесной линейный;
К – материал защитной оболочки: кремнийорганическая резина;
70 – нормированная разрушающая механическая сила при растяжении, кН;
10 – номинальное напряжение изолятора, кВ;
А – индекс модификации изолятора по строительной высоте;
4 – район применения изолятора по степени загрязнения атмосферы;
Ц – конструкция защитной оболочки: цельнолитая.

Изолятор ЛК-70-10-А4Ц соответствует требованиям СОУ МПЕ 40.1.51.301:2004, ТУ У 31.6-00130441-016:2007, ГОСТ 28856-90.

Изолятор ЛК-70-10-А4Ц

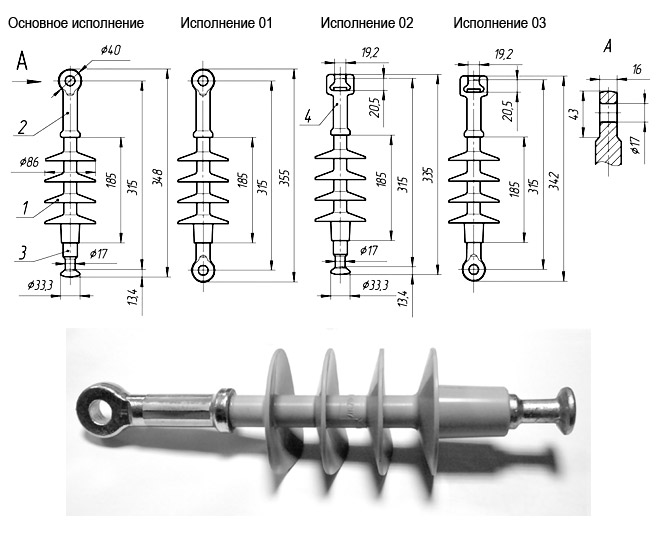

Чертеж изолятора ЛК-70-10-А4Ц



Марка изолятора
U ном, кВ
Мин. разруш. нагрузка, кН
Длина пути утечки, мм
Выдерживаемое напряжение, кВ
Степень загрязненности атмосферы по СОУ МПЕ 40.1.51.301:2004
Масса, кг.
В сухом состоянии (50 или 60 Гц)
Под дождем (50 или 60 Гц)
Напряжение полного грозового импульса 1,2/50
ЛК-70-10-А4Ц
10
70
409
42
28
75
4
1,25



Варианты обозначения: изолятор ЛК70-10-А4Ц
