Мачтовый рубильник SZ 51 применяется для защиты низковольтных трехфазных сетей номинальным напряжением 0,4 кВ на токи до 160 А от коротких замыканий и перегрузок.

Столбовые разъединители с предохранителями SZ51 используются для:
1. Для защиты цепей выходящих от трансформаторной подстанции вместо традиционного шкафа с предохранителями.
2. Секционирования:
- уменьшение сечения проводов;
- защита по линии длинных цепей.
3. Разделение сети.
4. Защита ответвлений и подсоединений линии.
5. Защита временных подключений.
6. Защита ответвлений выполненных изолированными проводами или подземным кабелем от традиционной линии с голыми неизолированными проводами.

Рубильник SZ51 рассчитан на плавкие вставки типа ППН-33 габарит 00 на токи от 6 до 160 А (в комплект поставки не входят).

Конструктивно мачтовый рубильник SZ51 состоит из основания, выполненного из коррозионностойкого алюминиевого сплава, на котором расположены соединительные зажимы под защитными атмосферостойкими колпаками; основание снабжено дугогасительными камерами для отключения токов нагрузки. Нижняя часть основания подвижна и на ней устанавливаются соответствующие плавкие предохранительные вставки.

Рубильник оборудован зажимами KG41, при помощи которых можно присоединить два провода к одной губке. Управление рубильником производится с помощью изолирующих штанг, например ST19 или ST33.

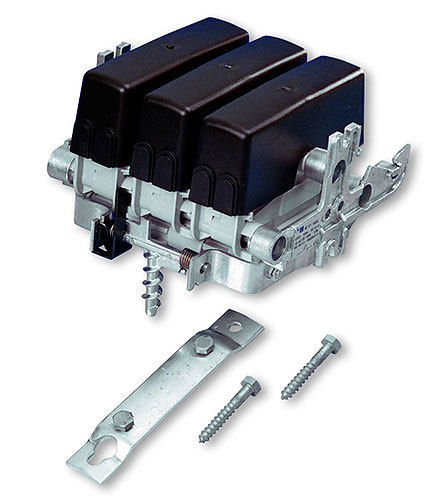

Мачтовый рубильник SZ 51

Мачтовый рубильник SZ 51 в Украине

Тип рубильника Кол-во полюсов Марка соединительного зажима

Кол-во, сечение и материал провода

Масса, г.

SZ51

3 6 х KG41

2 х (16-120 мм²) AL

4200

Варианты обозначения: рубильник SZ51, СЗ51, СЗ 51
