Мачтовый рубильник SZ 41 применяется для защиты низковольтных трехфазных сетей номинальным напряжением 0,4 кВ на токи до 400 А от коротких замыканий и перегрузок.

Столбовые разъединители с предохранителями SZ41 используются для:
1. Для защиты цепей выходящих от трансформаторной подстанции вместо традиционного шкафа с предохранителями.
2. Секционирования:
- уменьшение сечения проводов;
- защита по линии длинных цепей.
3. Разделение сети.
4. Защита ответвлений и подсоединений линии.
5. Защита временных подключений.
6. Защита ответвлений выполненных изолированными проводами или подземным кабелем от традиционной линии с голыми неизолированными проводами.

Рубильник SZ41 рассчитан на плавкие вставки типа ППН-37 габарит 2 на токи от 40 до 400 А (в комплект поставки не входят). Ток выключения для данных рассоединителей составляет 2400 А

Конструктивно мачтовый рубильник SZ41 состоит из основания, выполненного из коррозионностойкого алюминиевого сплава, на котором расположены соединительные зажимы под защитными атмосферостойкими колпаками; основание снабжено дугогасительными камерами для отключения токов нагрузки. Нижняя часть основания подвижна и на ней устанавливаются соответствующие плавкие предохранительные вставки.

Рубильник оборудован зажимами KG43, при помощи которых можно присоединить два алюминиевых провода к одной губке. Управление рубильником производится с помощью изолирующих штанг, например ST19 или ST33.

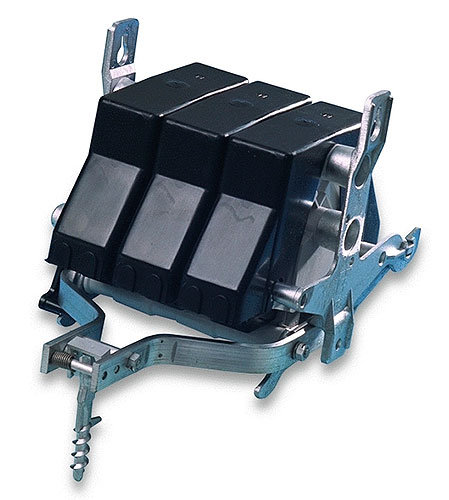

Мачтовый рубильник SZ 41

Мачтовый рубильник SZ 41 в Украине

Тип рубильника Кол-во полюсов Марка соединительного зажима

Кол-во, сечение и материал провода

Масса, г.

SZ41

3 6 х KG43

2 х (50-240 мм²) AL

10108

Варианты обозначения: рубильник SZ41, СЗ41, СЗ 41
