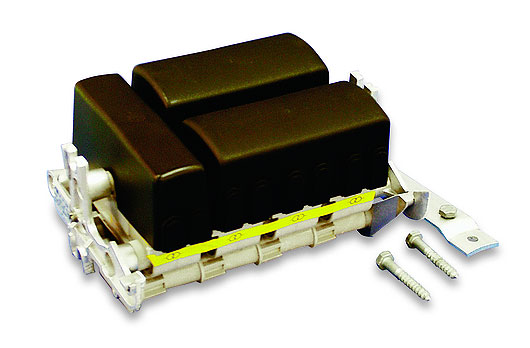

Мачтовый четырехполюсный рубильник SZ 157 применяется для защиты низковольтных сетей номинальным напряжением 0,4 кВ на токи до 160 А от коротких замыканий и перегрузок.

Столбовые разъединители с предохранителями SZ157 используются для:
1. Для защиты цепей выходящих от трансформаторной подстанции вместо традиционного шкафа с предохранителями.
2. Секционирования:
- уменьшение сечения проводов;
- защита по линии длинных цепей.
3. Разделение сети.
4. Защита ответвлений и подсоединений линии.
5. Защита временных подключений.
6. Защита ответвлений выполненных изолированными проводами или подземным кабелем от традиционной линии с голыми неизолированными проводами.

Рубильник рассчитан на плавкие вставки типа ППН-33 габарит 00 на токи от 6 до 160 А (в комплект поставки не входят).

Конструктивно мачтовый рубильник SZ157 состоит из основания, выполненного из коррозионностойкого алюминиевого сплава, на котором расположены соединительные зажимы под защитными атмосферостойкими колпаками; основание снабжено дугогасительными камерами для отключения токов нагрузки. Нижняя часть основания подвижна и на ней устанавливаются соответствующие плавкие предохранительные вставки.

Рубильники серии SZ157 имеют отдельные защитные корпуса на зажимах со стороны питания и со стороны потребителя, благодаря чему можно выполнять подсоединение потребителя без необходимости отключения питания.

Рубильник SZ157 оборудован зажимами KG71, что позволяет выполнять присоединение как алюминиевых, так и медных проводов. Управление рубильниками производится с помощью изолирующих штанг, например ST19 или ST33.

Мачтовый рубильник SZ 157 в Украине

Тип рубильника Кол-во полюсов Марка соединительного зажима

Кол-во, сечение и материал провода

Масса, г.
SZ157.02 3 + N 8 х KG47 2 х (16-120 мм²) AL
2 х (10-95 мм²) Cu
5200

Варианты обозначения: рубильник SZ157, СЗ157, СЗ 157
