Мачтовый четырехполюсный рубильник SZ 156, SZ 156.02 применяется для защиты низковольтных сетей номинальным напряжением 0,4 кВ на токи до 160 А от коротких замыканий и перегрузок.

Столбовые разъединители с предохранителями SZ156 и SZ156.02 используются для:
1. Для защиты цепей выходящих от трансформаторной подстанции вместо традиционного шкафа с предохранителями.
2. Секционирования:
- уменьшение сечения проводов;
- защита по линии длинных цепей.
3. Разделение сети.
4. Защита ответвлений и подсоединений линии.
5. Защита временных подключений.
6. Защита ответвлений выполненных изолированными проводами или подземным кабелем от традиционной линии с голыми неизолированными проводами.

Рубильники рассчитаны на плавкие вставки типа ППН-33 габарит 00 на токи от 6 до 160 А (в комплект поставки не входят).

Конструктивно мачтовый рубильник SZ156 и SZ156.02 состоит из основания, выполненного из коррозионностойкого алюминиевого сплава, на котором расположены соединительные зажимы под защитными атмосферостойкими колпаками; основание снабжено дугогасительными камерами для отключения токов нагрузки. Нижняя часть основания подвижна и на ней устанавливаются соответствующие плавкие предохранительные вставки.

Рубильники серии SZ156 имеют отдельные защитные корпуса на зажимах со стороны питания и со стороны потребителя, благодаря чему можно выполнять подсоединение потребителя без необходимости отключения питания.

Рубильник SZ156 и SZ156.01 оборудован зажимами KG41, при помощи которых можно присоединить два провода к одной губке. Рубильник SZ156.021 оборудован зажимами KG44, что позволяет выполнять присоединение как алюминиевых, так и медных проводов. Управление рубильниками производится с помощью изолирующих штанг, например ST19 или ST33.

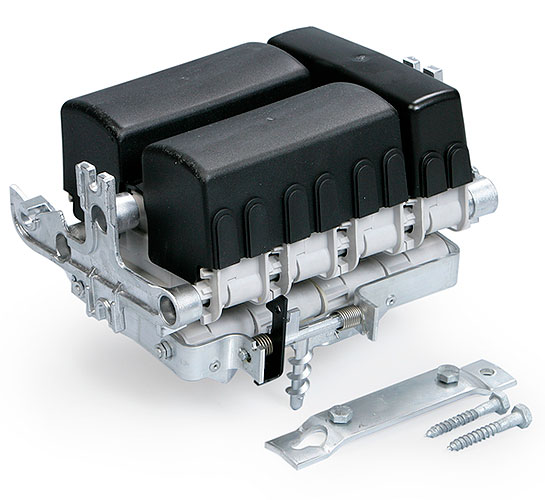

Мачтовый рубильник SZ 156 и SZ 156.02

Тип рубильника Кол-во полюсов Марка соединительного зажима

Кол-во, сечение и материал провода

Масса, г.

SZ156

3 + N 8 х KG41

2 х (16-120 мм²) AL

5200
SZ156.02 3 + N 8 х KG44 2 х (16-120 мм²) AL
2 х (6-35 мм²) Cu
5200

Варианты обозначения: рубильник SZ156, СЗ156, СЗ 156, SZ156.02, СЗ156.02, СЗ 156.02
